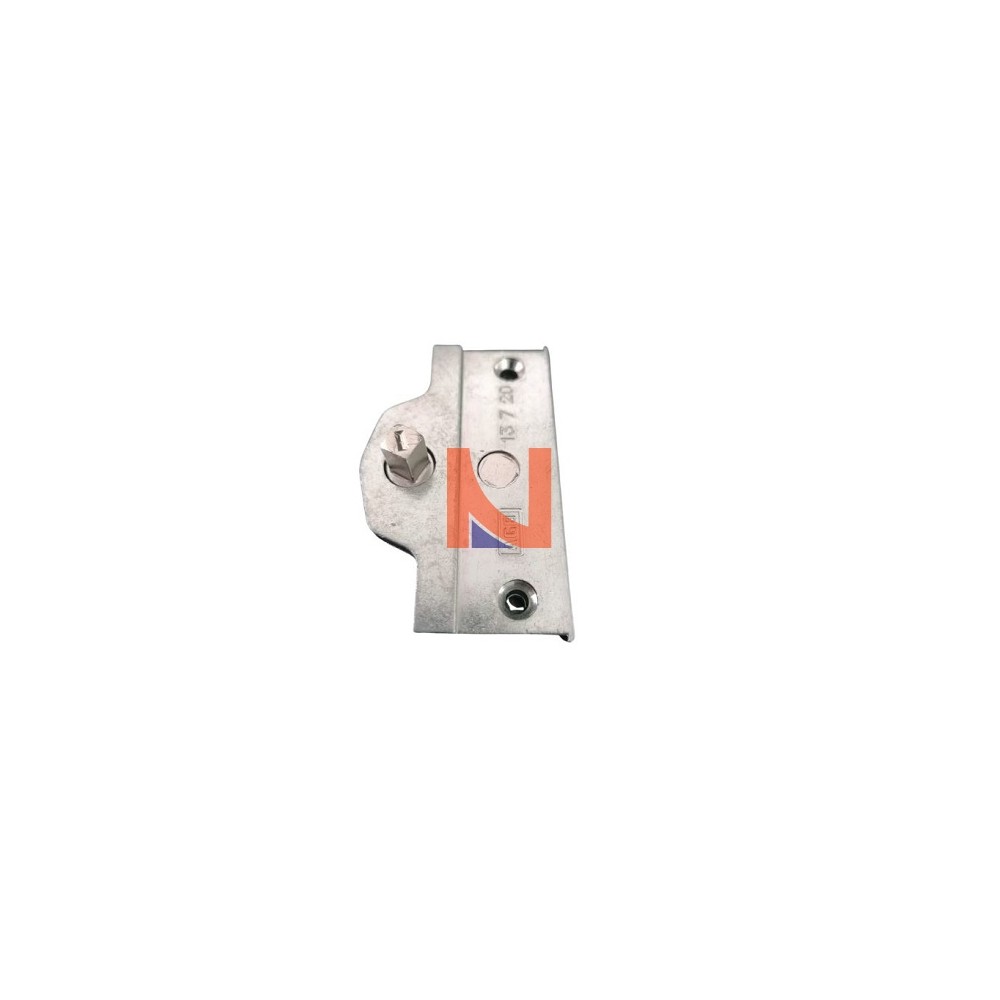

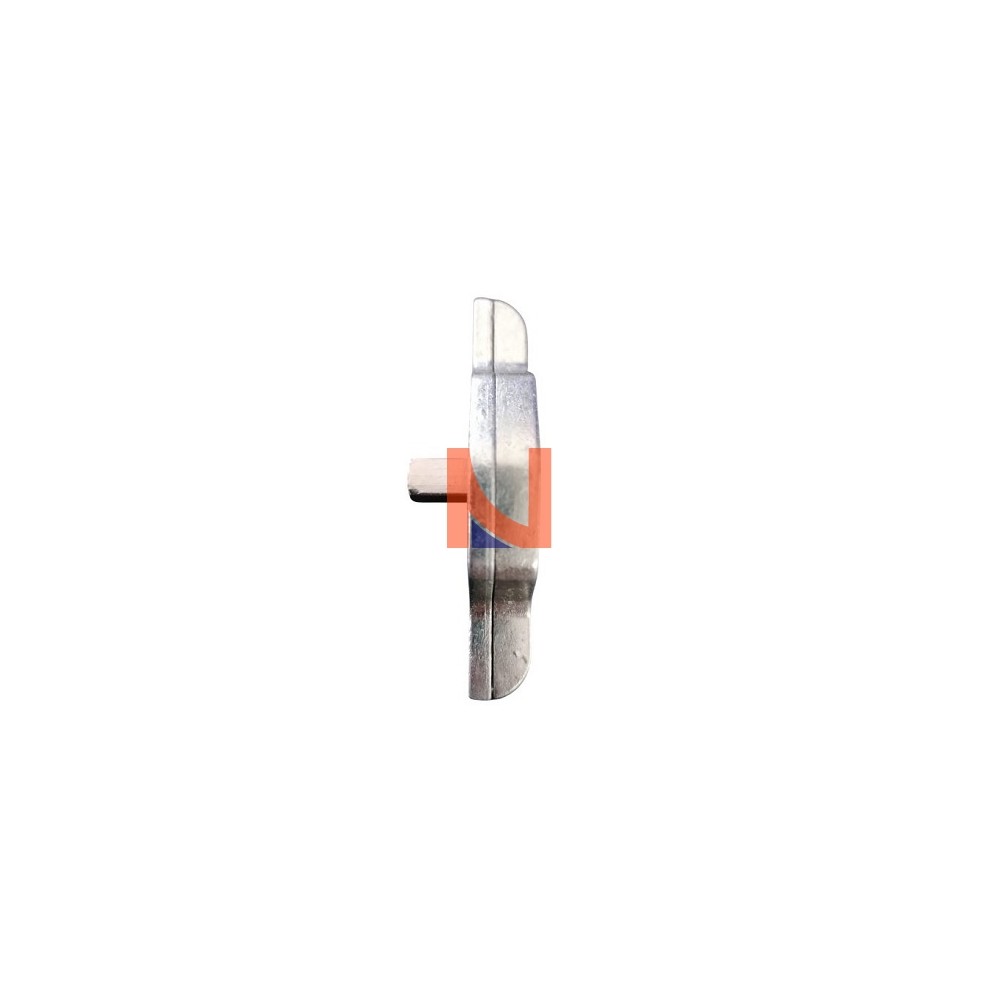

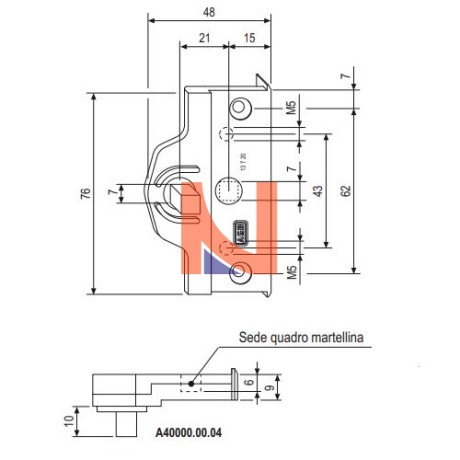

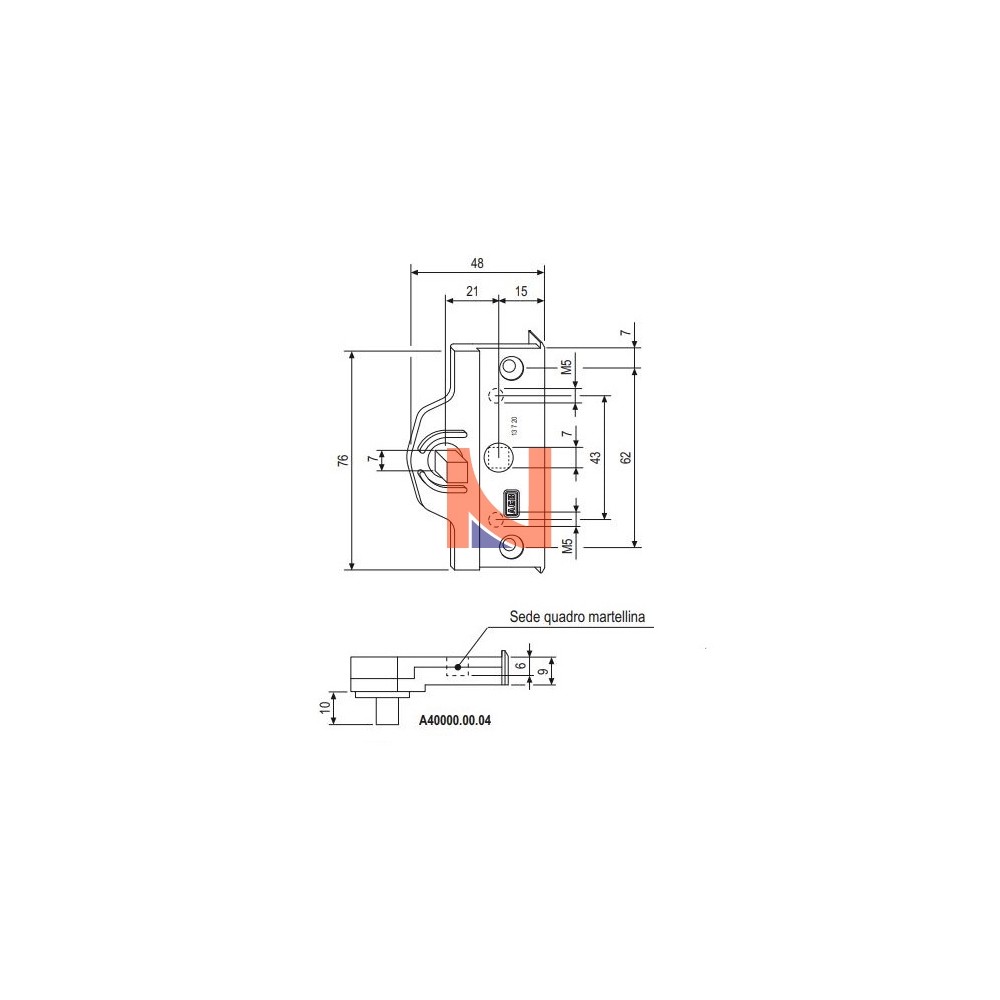

DEVIATORE PER COPRIGIUNTO CENTRALE GR4 BATTUTA 20 MM

SKU 05017300

A400000004 – Agb

Deviatore per coprigiunto centrale AGB
Interasse 13 mm
Battuta 20 mm
Ferro quadro 10 mm
Materiale zama
Finitura silver

10,70 €
IVA esclusa
Quantità
Aggiungi alla lista dei desideri
Disponibile

Scatola movimento per il posizionamento in asse della martellina su serramenti a 2 battenti dotati di coprigiunto centrale e battuta con dimensione 20 mm.

Caratteristiche:

- Battuta (senza guarnizione): 15 mm
- Asse: 20 mm

Utilizzo:

Per serramenti aria 11 e 12 mm. Deve essere abbinato esclusivamente ai cremonesi entrata 15 mm, per aperture a bandiera o ad anta ribalta. La scelta del tipo di deviatore deve essere fatta in funzione della sezione del profilo:
1. Art. A40000.00.04 per serramenti senza guarnizione acustica sulla battuta
2. Art. A40001.00.04 per serramenti con guarnizione acustica sulla battuta

Fissaggio:

2 viti da 4,5×20, con filetto idoneo al materiale impiegato per la costruzione dell’infisso, per il fissaggio dall’interno della battuta. La martellina deve essere fissata con 2 viti M5, di lunghezza proporzionata allo spessore della battuta e del coprigiunto centrale.

Il deviatore deve essere assemblato al cremonese prima del montaggio sul montante del battente. Sono disponibili delle apposite dime per eseguire lo scasso di alloggiamento del deviatore e il posizionamento della martellina.

05017300
4 Articoli

Riferimenti Specifici

MPN
A400000004
